Подключение усилителя мостом дает возможность повысить мощность оборудования примерно на 50 процентов, и даже больше (точное значение будет зависеть от типа усилителя и конструкции системы). При таком типе соединения один канал становится положительным, а другой – отрицательным. Данный режим обычно применяется для сабвуферов – эта часть системы предъявляет максимальные требования к мощности.
Мостовое подключение возможно и для пары моноблоков, и для обоих каналов на одном устройстве.

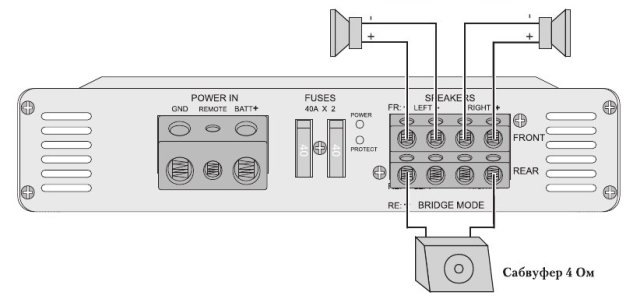

Порядок подключения 2 или 4 канальных усилителей
Эта несложная процедура не потребует от Вас монтажа дополнительного оборудования или установки новых соединений. Просто подключите положительный контакт сабвуфера к клемме с плюсом на одном устройстве, а отрицательный – к минусу на другом. Обратите внимание, что схема одинакова для двух- и четырехканальных устройств, но перед началом работы важно обязательно убедиться в том, что ваше оборудование имеет поддержку данного типа соединения.

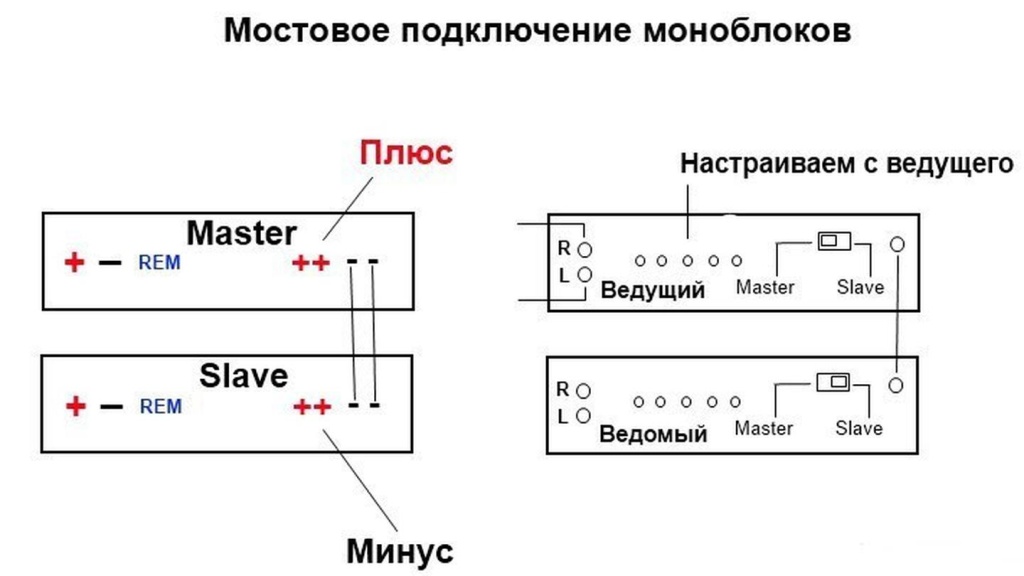

Мостовое подключение моноблоков
Если ваш моноблок подходит для мостового соединения, то, скорее всего, он будет оснащен тумблерами Master-Slave. Таким образом, первый моноблок будет назначен главным, а второй – пассивным. К первому подключаются провода от автомагнитолы, а уже через его моноразъем сигнал будет поступать на второй. Это необходимо для того, чтобы управление всей системой осуществлялось только с ведущего оборудования.
Если моноблок может работать через мост, но не имеет возможности переключения Master-Slave, он будет оснащен парой гнезд Bridge Input и Bridge Output. На главном усилке нужно будет соединить входящий порт ведущего прибора с исходящим пассивного.
Как правильно подключать акустические провода
Осуществляя подключение, важно быть предельно внимательным:
- минусы обоих усилителей коннектятся;
- положительный контакт главного (Master) подсоединяется к положительному на сабвуфере;
- отрицательный контакт пассивного (Slave) – к минусу.
Мы не ошиблись: к сабвуферу действительно подаются два плюса. На входящий разъем первого усилка идет прямой сигнал, а на вход второго – развернутый на 180о. В результате на выходе «мастера» образуется положительный потенциал, а у ведомого устройства – аналогичный, но минусовой. Мощность увеличивается за счет того, что оборудование начинает работать при пониженном сопротивлении.
Меры предосторожности:
- Перед началом настройки обязательно поверьте, поддерживают ли ваши устройства данный тип подключения и планируемое сопротивление.
- Когда вы объединяете два устройства в мост, защита ведомого может отключиться – не забывайте контролировать оборудование.
- Различные каналы или устройства запрещается подсоединять к катушкам по отдельности.
